Küçük Bir Gölge Neden Bu Kadar Büyük Sorun Yaratır?

Güneş enerjisi sistemlerinde en sık göz ardı edilen ancak verim kaybına en çok yol açan etken gölgelemedir. Çatınızdaki tek bir baca, komşu binanın çıkıntısı veya bir ağaç dalı; panellerinizin yalnızca küçük bir bölümünü gölgese bile tüm sistemin üretimini orantısız biçimde düşürebilir.

Bunun nedeni, güneş panellerinin çalışma prensibinin su borularına benzemesidir. Bir borudaki en dar nokta tüm debiiyi kısıtladığı gibi, seri bağlı bir dizideki en zayıf panel tüm stringin üretimini sınırlar. Bu rehberde gölgelemenin sisteminizi nasıl etkilediğini, bypass diyotların bu sorunu nasıl çözdüğünü ve hangi pratik önlemleri alabileceğinizi açıklıyoruz.

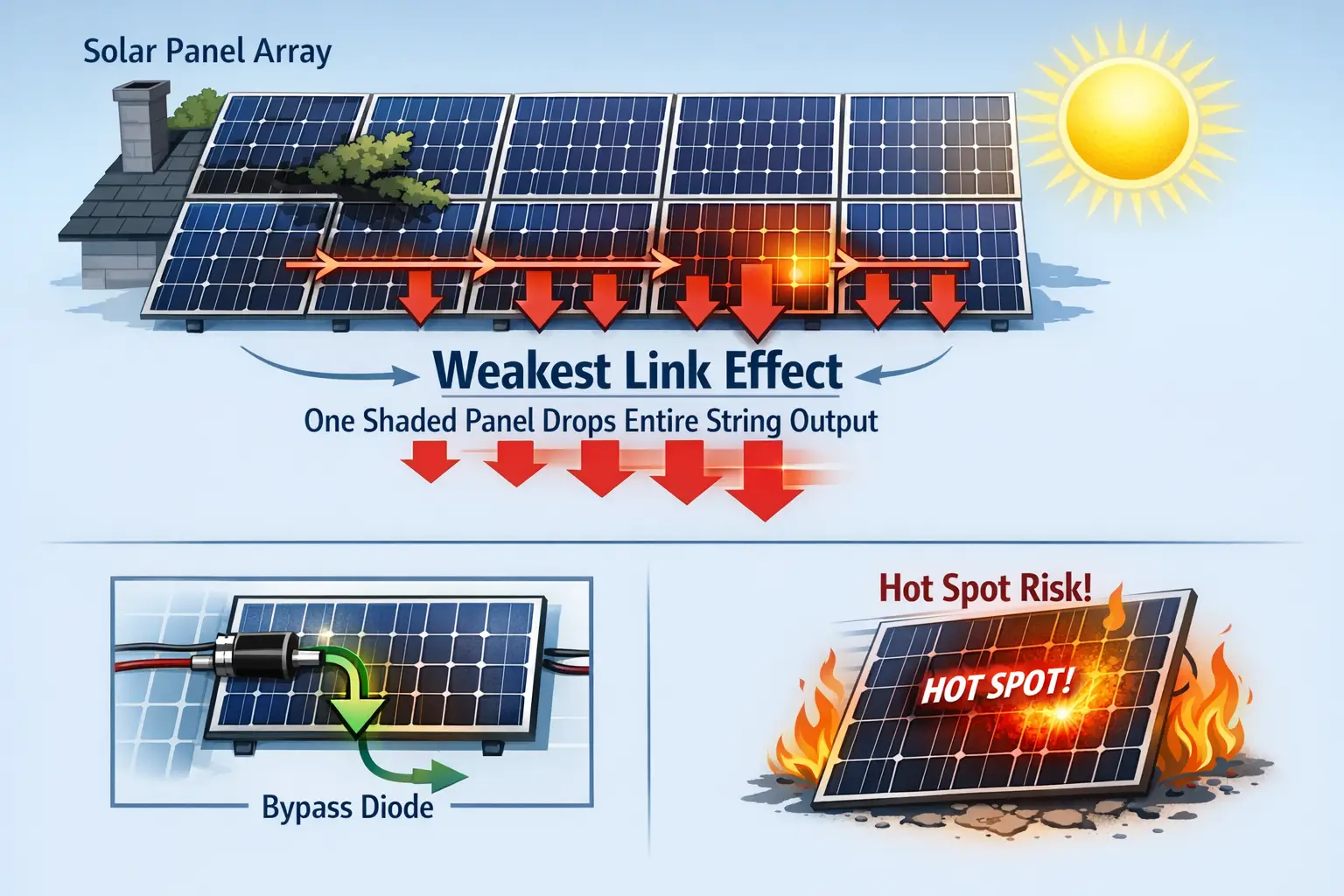

1. Gölgeleme Neden Bu Kadar Yıkıcıdır? — Zayıf Halka Etkisi

Standart bir güneş panelinde 60 ila 72 arasında güneş hücresi seri olarak bağlıdır. Seri bağlantıda akım, tüm hücrelerin ürettiği en düşük akım değerine eşit olur. Dolayısıyla bir hücre gölge altında kalıp üretimini düşürdüğünde, o hücrenin ürettiği akım kadar tüm panel üretimi düşer.

Dahası, tek bir panelin gölgelenmesi yalnızca o paneli değil, aynı string (seri dizi) içindeki tüm panelleri etkiler. Örneğin 8 panelin seri bağlı olduğu bir stringde 1 panel tamamen gölgelense üretim %12 değil, çok daha fazla düşebilir.

2. Bypass Diyot Nedir ve Nasıl Çalışır?

Bypass diyot, gölgelemenin yarattığı bu yıkıcı etkiyi sınırlamak için panel üreticilerinin geliştirdiği koruyucu devre elemanıdır. Her modern güneş panelinin junction box (bağlantı kutusu) içinde genellikle 3 adet bypass diyot bulunur. Bu diyotlar paneli eşit üç gruba böler; her grup yaklaşık 20–24 hücreden oluşur.

Bypass Diyotun Çalışma Prensibi

Normal çalışmada bypass diyotlar pasif konumdadır ve devreye girmez. Bir hücre grubu gölgelendiğinde o grubun üretimi düşer ve akımın önünde bir direnç oluşur. Bu noktada bypass diyot devreye girerek akımı o gruptan geçirmek yerine diyot üzerinden yönlendirir. Böylece:

• Gölgelenen grup devre dışı bırakılır (o grubun üretimi sıfırlanır).
• Geri kalan 2 grup çalışmaya devam eder.
• String içindeki diğer paneller tam kapasite üretmeyi sürdürür.

Bypass diyot olmayan eski nesil panellerde veya diyot arızasında, gölgelenen hücreler ısınarak hot spot (sıcak nokta) oluşturur. Bu durum panelde kalıcı hasara ve hatta yangına yol açabilir.

3. Hot Spot (Sıcak Nokta) Nedir?

Gölgelenen bir hücre enerji üretemez hale gelir; ancak üretken komşu hücrelerden gelen akım bu hücreden geçmeye zorlanır. Hücre bu durumda bir direnç gibi davranarak ısı yayar. Zamanla bu bölgede aşırı ısınma yani hot spot oluşur.

Hot Spot'un Zararları

• Panel laminasyon tabakasında renk değişimi ve sararmaya yol açar.
• Cam yüzeyde çatlak ve delaminasyon riskini artırır.
• Uzun vadede panel verimini kalıcı olarak düşürür.
• Aşırı durumlarda panel yangınına neden olabilir.

4. Gölgeleme Kaynakları: Sisteminize Ne Gölge Düşürüyor?

Kurulum öncesinde ve sonrasında tüm potansiyel gölge kaynaklarının tespit edilmesi kritiktir. Gölge kaynakları statik (sabit) ve dinamik (değişken) olarak ikiye ayrılır.

5. Gölgeleme Sorununu Azaltan Teknolojiler

Mikro İnverter (Microinverter)

Geleneksel string inverterlerde tüm paneller tek bir devre üzerinden bağlanır; bu nedenle bir panelin gölgelenmesi tüm stringi etkiler. Mikro inverterlerde her panele ayrı bir inverter takılır. Böylece gölgelenen panel yalnızca kendi üretimini kaybeder, diğer paneller tam kapasite çalışmaya devam eder.

DC Optimizer (Güç Optimize Edici)

DC optimizer, mikro inverter ile string inverter arasında bir çözümdür. Her panele takılan optimizer, o panelin MPPT (maksimum güç noktası takibi) işlemini bağımsız olarak yapar. Panel başına verim optimize edilir ve gölgelemenin string üzerindeki etkisi önemli ölçüde azalır.

MPPT teknolojisi hakkında daha fazla bilgi için PWM ve MPPT Karşılaştırma Rehberimizi inceleyebilirsiniz.

Half-Cut (Yarım Hücreli) ve TOPCon Paneller

Modern yarım hücreli panellerde, standart 60 hücreli panel 120 yarım hücreye bölünür. Panel iki bağımsız devre olarak çalıştığından gölgeleme etkisi yalnızca etkilenen yarıya yansır, üretim kaybı önemli ölçüde azalır. TOPCon ve bifasyal teknolojiler de gölgelemeye karşı daha dayanıklı hücre mimarileri sunar.

6. Gölgeleme Analizi Nasıl Yapılır?

Kurulum öncesinde profesyonel gölgeleme analizi yapılması, uzun vadeli verim kaybını önlemenin en etkili yoludur. Bu analiz iki yöntemle gerçekleştirilir:

• Yazılım tabanlı analiz: PVsyst, Solargis veya HelioScope gibi programlar kullanılarak güneşin yıl boyunca farklı açılardaki konumu simüle edilir. Hangi saatlerde, hangi panellere ne kadar gölge düştüğü sayısal olarak hesaplanır.
• Yerinde ölçüm: Solar Pathfinder veya hemi-sferic kamera gibi aletlerle kurulum noktasındaki gerçek gölgeleme haritası çıkarılır.

Cy Solar Enerji olarak tüm kurulumlarımızda saha keşfi aşamasında gölgeleme analizi standart olarak uygulanmaktadır. Detaylar için teknik proje danışmanlık hizmetimizi inceleyebilirsiniz.

7. Pratik Önlemler: Gölgelemeyle Nasıl Başa Çıkılır?

• Montaj öncesi: Gölge analizi yapın, panel dizilimini gölge kaynaklarından uzak tutun, sıralar arası mesafeyi kış güneş açısına göre hesaplayın.
• Montaj sırasında: Gölge riskli bölgelere DC optimizer veya mikro inverter tercih edin. Half-cut panel kullanımını değerlendirin.
• Kurulum sonrasında: Çevredeki ağaçları yılda en az bir kez budayın. Panel yüzeyini düzenli temizleyin. Yıllık termal kamera taraması ile hot spot kontrolü yaptırın.
• İzleme: İnverter izleme uygulamasından string bazlı üretimi takip edin; ani düşüşleri gölgeleme kaynaklı sorunların erken habercisi olarak değerlendirin.

Özet: Gölgeleme ve Bypass Diyot
