MexxSun MEXXPV-32 DC Sigorta Yuvası + 10×38 DC Sigorta (1000V d.c) – 12’li Kutu
MexxSun MEXXPV-32 DC Sigorta Yuvası, fotovoltaik (PV) sistemlerde DC hat koruması için özel olarak tasarlanmıştır.
1000V d.c çalışma gerilimi ile güneş enerjisi sistemlerinde güvenli ve uzun ömürlü kullanım sunar.
PV dizi (string) çıkışlarında, parafudr – DC sigorta – inverter hattında seri koruma elemanı olarak kullanılır.
DIN ray uyumlu yapısı sayesinde pano içi montajı hızlı ve pratiktir.
Öne Çıkan Özellikler
- 1000V d.c gerilime kadar PV dizi koruması
- 4A – 63A arası geniş akım seçeneği
- Standart 10×38 mm DC sigorta kartuşu ile uyumlu
- DIN ray (Class 111) montaj uyumu
- IP20 koruma sınıfı
- -30°C ~ +70°C geniş çalışma sıcaklığı
- 2.5 – 10 mm² bağlantı kesiti (14–8 AWG)
- Şok ve titreşime karşı dayanıklı yapı
Kutu İçeriği (12 Adet)

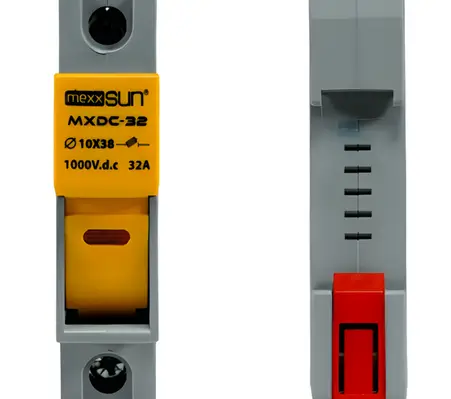

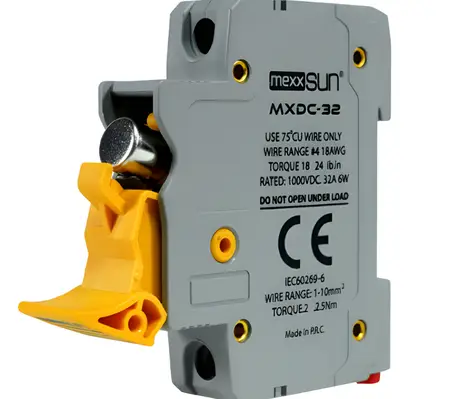

- MEXXPV-32 DC sigorta yuvası (1P, DIN ray uyumlu)
- 10×38 mm DC sigorta kartuşu (1000V d.c – seçilebilir akım değeri)

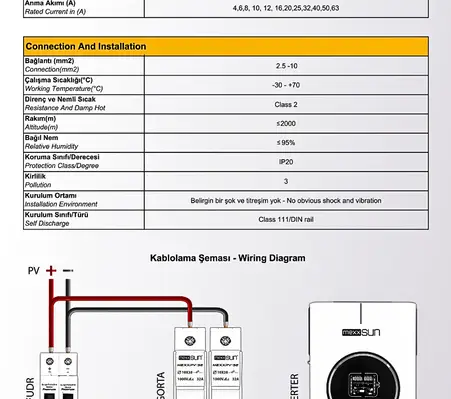

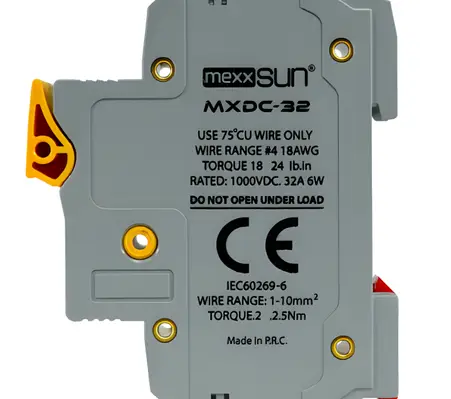

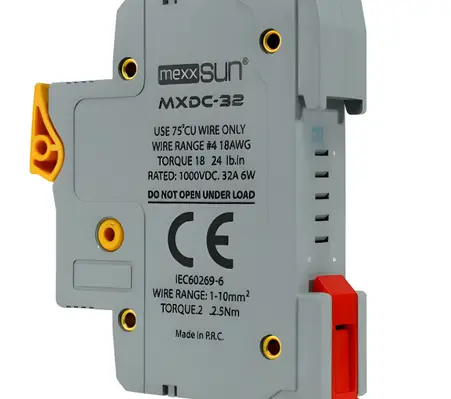

Teknik Özellikler – Sigorta Yuvası (MEXXPV-32)
- Kutup: 1P (Tek Kutuplu)
- Anma Gerilimi: 1000V d.c
- Anma Akımı: 4A – 63A
- Sıkma Torku: 2.5 N·m
- Koruma Sınıfı: IP20
- Kirlilik Derecesi: 3
- Maks. Rakım: ≤ 2000 m
- Bağıl Nem: ≤ 95%

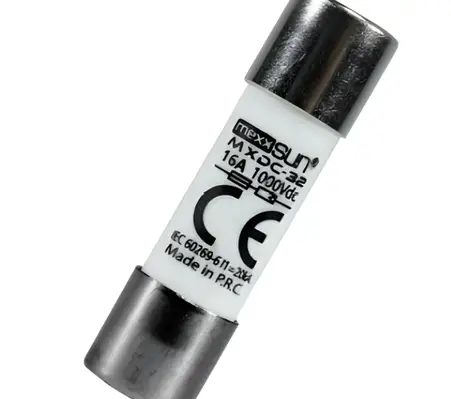

Teknik Özellikler – 10×38 DC Sigorta Kartuşu
- Boyut: Ø10 × 38 mm
- Anma Gerilimi: 1000V d.c
- Anma Akımı: 4A – 63A (seçime bağlı)
- Uyumluluk: MEXXPV-32 ve 10×38 mm sigorta yuvaları
Uygulama ve Montaj
Güneş enerjisi sistemlerinde panel dizi çıkışı ile inverter DC girişi arasında kullanılır.
Genellikle parafudr sonrasında seri koruma elemanı olarak konumlandırılır.
Artı (+) ve eksi (–) hatlar için ayrı sigorta yuvası kullanılması tavsiye edilir.
Montaj işlemi mutlaka yetkili teknik personel tarafından yapılmalıdır.
Bağlantı sırasında belirtilen tork değerlerine uyulması sistem güvenliği açısından önemlidir.
CY Solar Enerji güvencesiyle projelerinizde güvenli, standartlara uygun ve uzun ömürlü DC hat koruma çözümü.
